Klawiatura membranowa do paneli Siemens KTP – jak dobrać właściwy model i uniknąć kosztownych błędów? Sprawdź, gdzie kupić z dostawą w 24–48 h

TL;DR Klawiatura membranowa w panelach Siemens KTP ulega naturalnemu zużyciu po 1–5 mln cykli. Objawy to brak reakcji, podwójne rejestrowanie, wytarte oznaczenia i odklejanie brzegów. Klucz do bezbłędnego doboru to odczyt numeru MLFB z tylnej ścianki panelu. Błędny wybór grozi zwarciem (naprawa płyty 500–3000+ zł), utratą szczelności IP i przestojem kosztującym 500–5000+ zł/godz. Zamienniki od LOBOT kosztują 50–80% mniej niż oryginały Siemens, a dostawa realizowana jest w 24–48 h. W zestawie znajduje się taśma 3M i 30 dni na zwrot.

Wstęp

W środowisku przemysłowym panel operatorski to centrum dowodzenia linią produkcyjną. Gdy klawiatura membranowa w panelu Siemens KTP zaczyna zawodzić – klawisz nie reaguje, rejestruje podwójne naciśnięcia lub fizycznie odkleja się od obudowy – konsekwencje są natychmiastowe: przestój, opóźnienia w produkcji i nerwowe poszukiwanie części zamiennej.

Koszt wymiany całego panelu to wydatek rzędu 1500–6000 zł, podczas gdy sama klawiatura membranowa kosztuje ułamek tej kwoty. Problem w tym, że rynek pełen jest niekompatybilnych zamienników, a błędnie dobrany model może uszkodzić elektronikę panelu na stałe. Poniżej przedstawiamy, jak krok po kroku dobrać właściwą klawiaturę membranową do paneli Siemens KTP, na co uważać i gdzie kupić z pewnością, że część dotrze w 24–48 godzin.

Klawiatura membranowa Siemens KTP – budowa i najczęstsze objawy zużycia

Zanim przejdziemy do doboru, warto zrozumieć, z czym mamy do czynienia. Klawiatura membranowa stosowana w panelach Siemens KTP to konstrukcja trójwarstwowa:

• Warstwa górna (overlay) – poliestrowa lub poliwęglanowa folia z nadrukowanymi oznaczeniami klawiszy i symbolami funkcyjnymi. To ta część, którą operator dotyka na co dzień.
• Warstwa dystansowa (spacer) – cienka warstwa z wyciętymi otworami nad każdym klawiszem, oddzielająca górną folię od dolnej ścieżki.
• Warstwa obwodów (circuit layer) – dolna folia z nadrukowanymi ścieżkami przewodzącymi. Po naciśnięciu klawisza górna folia zwierza się z dolną przez otwór w spacerze, zamykając obwód.

Pod klawiszami znajdują się przełączniki kopułkowe (popple domes) – sprężyste, metalowe lub poliestrowe kopułki, które zapewniają charakterystyczne wyczucie kliknięcia i zwrotny sygnał dotykowy.

Producenci, w tym Siemens, deklarują żywotność klawiatury membranowej na poziomie 1–5 mln cykli. W praktyce na trwałość wpływają:

• oleje i smary z rąk operatorów,
• pył i wilgoć w hali produkcyjnej,
• częstotliwość użytkowania,
• agresywne środki czyszczące.

Najczęstsze objawy zużycia

Objaw	Przyczyna
Brak reakcji po naciśnięciu klawisza	Pęknięta kopułka, przerwana ścieżka w warstwie obwodów
Podwójne rejestrowanie naciśnięcia	Zużyta kopułka – kontakt zwierza się i rozwiera z opóźnieniem
Wytarte, nieczytelne oznaczenia klawiszy	Ścieranie nadruku w warstwie overlay – kwestia czasu przy częstej eksploatacji
Odklejanie się klawiatury na brzegach	Utrata właściwości kleju pod wpływem temperatury lub wilgoci
Nieregularna praca klawiszy w jednym rzędzie	Mikropęknięcia w elastycznym kablu (flex cable) łączącym klawiaturę z płytą główną

Jeśli zauważysz którykolwiek z tych objawów – nie zwlekaj. Dalsza eksploatacja uszkodzonej klawiatury może doprowadzić do poważniejszych awarii.

Jak dobrać właściwy model klawiatury do panelu Siemens KTP?

Dobór klawiatury membranowej pozornie wydaje się prosty – wystarczy znać model panelu. W praktyce różnice między poszczególnymi wersjami bywają subtelne, ale kluczowe.

Identyfikacja modelu panelu

Panele Siemens KTP dzielą się na dwie główne linie: Basic i Comfort. W obrębie każdej linii występują warianty różniące się przekątną ekranu:

• KTP400 – 4,3 cala
• KTP700 – 7,0 cala
• KTP900 – 9,0 cala
• KTP1200 – 12,1 cala

To jednak nie wszystko. Wersje Basic i Comfort różnią się liczbą i układem klawiszy funkcyjnych, a także konstrukcją złącza taśmy (flex cable) łączącej klawiaturę z płytą główną. Klawiatura z panelu KTP400 Basic nie pasuje do KTP400 Comfort i odwrotnie.

Odczyt numeru MLFB – krok po kroku

Najpewniejszym sposobem na dobór właściwej klawiatury jest odczytanie numeru MLFB (MaschinenLesbare FabrikateBezeichnung) – unikalnego kodu produktowego Siemensa, który identyfikuje konkretną wersję panelu.

Gdzie znaleźć numer MLFB?

1. Odłącz panel od zasilania.
2. Odwróć panel tyłem.
3. Poszukaj tabliczki znamionowej – to biała lub srebrna naklejka z kodem kreskowym.
4. Znajdź numer w formacie 6AV6 xxx-xXx00-0Xx0 (np. 6AV2123-2JB03-0AX0 dla KTP700 Comfort).
5. Zanotuj go – to klucz do doboru części.

Alternatywnie: numer MLFB znajdziesz też w oprogramowaniu TIA Portal (w zakładce urządzenia) lub bezpośrednio na wyświetlaczu panelu w menu System Diagnostyki.

Różnice w złączach, grubości i układzie klawiszy

Dlaczego sam model panelu (np. "KTP700") nie wystarczy? Bo w praktyce na rynku funkcjonują różne rewizje tego samego modelu. Różnice dotyczą:

• Złącza taśmy (flex cable) – liczba pinów (14, 16, 20 lub więcej) i ich rozstaw. Nawet jeśli klawiatura wygląda identycznie, nieodpowiednie złącze uniemożliwi podłączenie.
• Grubości klawiatury – warianty zintegrowane z maskownicą lub bez niej.
• Układu klawiszy funkcyjnych – wersje Basic mają zwykle 4–6 klawiszy, Comfort 8 lub więcej.

Uwaga na oznaczenia: Panele KTP występują w wersjach Basic i Comfort. To dwa zupełnie różne formaty klawiatur – nie są wymienne. Nawet jeśli fizycznie uda się je zamontować, flex cable nie będzie pasował do gniazda na płycie głównej.

Unikaj kosztownych błędów – konsekwencje złego doboru

Kupno "takiej samej" klawiatury na oko, bez weryfikacji numeru MLFB, to ryzyko, które może kosztować znacznie więcej niż oszczędność kilkudziesięciu złotych.

Ryzyko elektryczne: zwarcie i uszkodzenie płyty głównej

Niekompatybilna klawiatura może mieć inny układ ścieżek lub nieprawidłowe dopasowanie pinów w złączu. Podłączenie jej do płyty głównej panelu grozi zwarciem. Koszt naprawy lub wymiany płyty głównej w panelu Siemens KTP to wydatek rzędu 500 do ponad 3000 zł – w zależności od modelu i dostępności części.

Ryzyko mechaniczne: utrata szczelności IP

Panele operatorskie w przemyśle są projektowane z myślą o określonej klasie szczelności (najczęściej IP65 – pyłoszczelność i ochrona przed strumieniami wody). Zamiennik o nieodpowiedniej grubości lub słabej jakości klej powoduje utratę szczelności. Przez nieszczelne krawędzie do wnętrza panelu dostaje się pył i wilgoć, co stopniowo niszczy elektronikę. Skutek: przedwczesna awaria całego panelu.

Koszt przestoju

W przemyśle czas to pieniądz w najbardziej dosłownym sensie. Szacunkowy koszt przestoju linii produkcyjnej wynosi od 500 do ponad 5000 zł za godzinę – w zależności od branży i skali produkcji. Każdy dzień opóźnienia spowodowany błędnie dobraną lub niedostępną częścią to strata, która wielokrotnie przewyższa cenę samej klawiatury.

Oryginał Siemens czy zamiennik z LOBOT – co wybrać?

Decyzja między oryginalną klawiaturą Siemensa a zamiennikiem to nie tylko kwestia ceny. Poniższa tabela porównuje obie opcje w kluczowych aspektach.

Kryterium	Oryginał Siemens	Zamiennik z LOBOT
Cena	400–1200 zł (w zależności od modelu)	99,99–489,99 zł
Czas dostawy	2–6 tygodni (często z centrali w Niemczech)	24–48 h
Gwarancja	12 miesięcy	12 miesięcy
Zawartość zestawu	Sama klawiatura (często bez maskownicy)	Klawiatura + maskownica + taśma 3M
Możliwość zwrotu	Standardowa polityka dystrybutora	30 dni na zwrot
Zgodność	Gwarantowana przez producenta	Gwarantowana po weryfikacji MLFB

Przykładowe ceny w ofercie LOBOT

• Klawiatura do KTP400 Basic – 149,99 zł
• Klawiatura do KTP400 Comfort – 149,99 zł
• Klawiatura do KTP700F – 99,99 zł
• Klawiatura do KTP900 z maskownicą ochronną – 489,99 zł

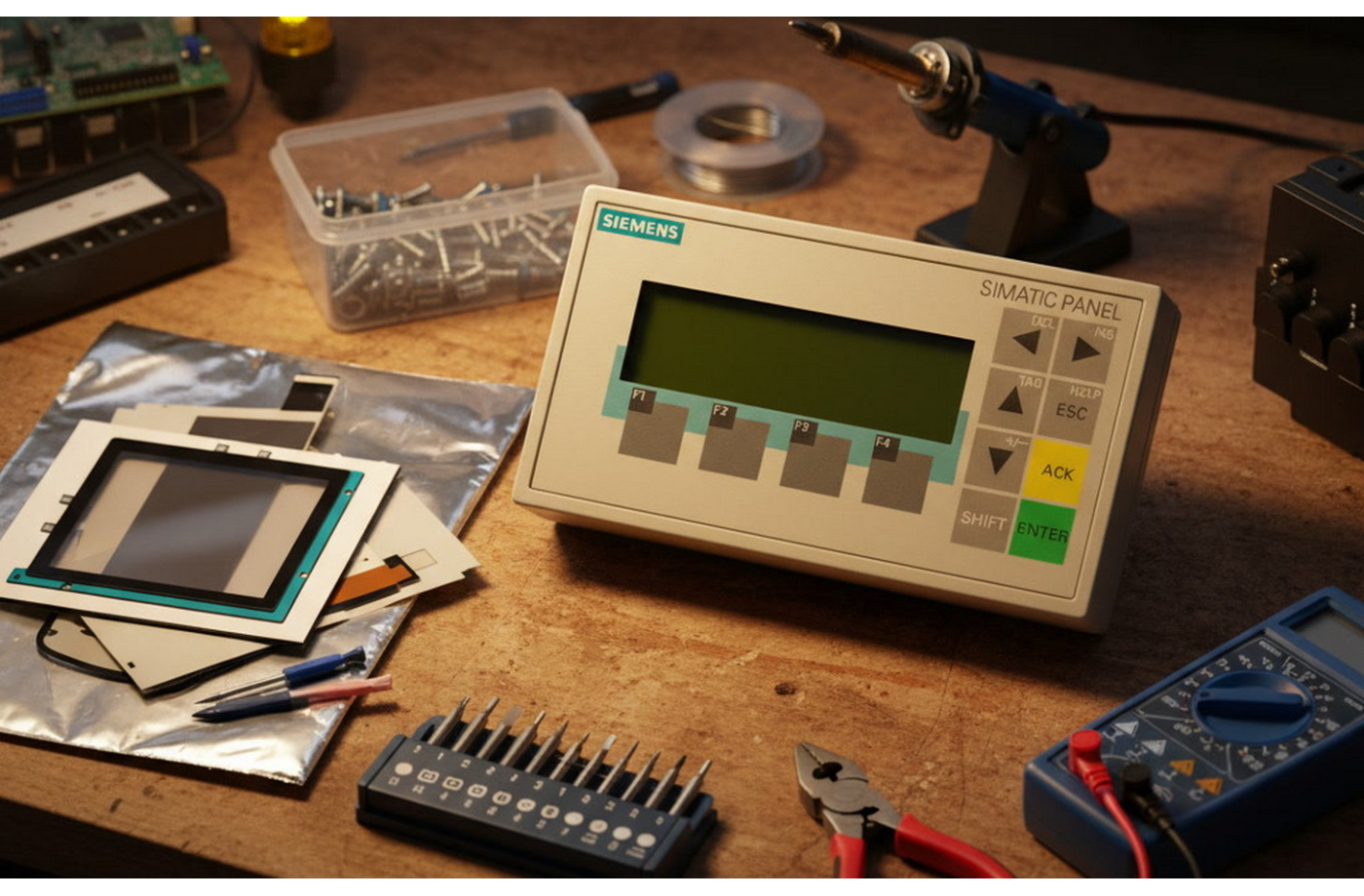

• Set naprawczy do panelu OP73 (klawiatura + maskownica) – ok. 191 zł

W każdym zestawie z LOBOT znajduje się taśma montażowa 3M – oryginalna, przemysłowa taśma dwustronna o wysokiej przyczepności, zapewniająca trwałe i szczelne osadzenie klawiatury na obudowie panelu. To detal, który w praktyce ma ogromne znaczenie dla zachowania klasy IP.

Ceny zamienników w LOBOT są niższe o 50–80% w porównaniu z oryginalnymi częściami Siemensa. Różnica wynika z braku marży producenta i kosztów logistyki międzynarodowej – nie z niższej jakości. Klawiatury membranowe dostępne w LOBOT są produkowane w oparciu o oryginalne specyfikacje techniczne, z zachowaniem wymiarów, układu ścieżek i parametrów elektrycznych.

Gdzie kupić klawiaturę membranową z szybką dostawą (24–48 h)?

W sytuacji awaryjnej kluczowe znaczenie ma czas. Standardowy łańcuch dostaw oryginalnych części Siemensa przez autoryzowanych dystrybutorów to 2–6 tygodni. W przypadku zamienników dostępnych w magazynie w Polsce czas ten spada do 1–2 dni roboczych.

Sklep LOBOT specjalizuje się w dostawie części do paneli operatorskich i sterowników PLC. Firma (działająca jako oddział EM7 Sp. z o.o. z siedzibą w Szczercowie) utrzymuje stały stan magazynowy klawiatur membranowych do paneli Siemens KTP oraz innych marek (Omron, Mitsubishi, Fanuc, Schneider, ABB, B&R, Allen-Bradley).

Kluczowe zalety zakupu w LOBOT:

• Dostawa w 24–48 godzin na terenie Polski
• Darmowa wysyłka od 40 zł
• 30 dni na zwrot bez podania przyczyny
• Możliwość zakupu zestawów naprawczych (klawiatura + maskownica + taśma 3M)
• Obsługa techniczna pomagająca zweryfikować numer MLFB
• Ceny niższe o 50–80% względem oryginałów Siemensa

Zanim złożysz zamówienie, sprawdź numer MLFB swojego panelu – pomożesz sobie i obsłudze sklepu dobrać właściwy model za pierwszym razem.

Jak bezpiecznie wymienić klawiaturę membranową w panelu Siemens? (Checklista)

Wymiana klawiatury membranowej nie wymaga specjalistycznych narzędzi, ale wymaga precyzji. Oto instrukcja krok po kroku.

Przed wymianą przygotuj:

• Nową klawiaturę membranową (wraz z taśmą 3M i maskownicą, jeśli w zestawie)
• Plastikowy trytytka lub płaski, nieostry przedmiot do podważenia
• Środek do odtłuszczenia powierzchni (izopropanol lub uniwersalny odtłuszczacz)
• Ściereczkę z mikrofibry

Krok 1: Odłącz zasilanie

To najważniejszy krok. Odłącz panel od źródła zasilania 24 V DC. Odczekaj minimum 30 sekund, aby kondensatory w zasilaczu się rozładowały. Praca pod napięciem grozi zwarciem i uszkodzeniem płyty głównej.

Krok 2: Zdemontuj starą klawiaturę

Podważ klawiaturę na rogu za pomocą plastikowego trytytki – delikatnie, aby nie porysować obudowy panelu. Odklejaj powoli, kontrolując siłę. Po zdjęciu overlay sprawdź, czy flex cable jest wciśnięty w złącze na płycie głównej, czy może wpięty w osobną taśmę pośredniczącą. Ostrożnie odłącz taśmę, odblokowując zatrzask złącza.

Krok 3: Oczyść powierzchnię

Usuń resztki starego kleju z obudowy panelu. Odtłuść powierzchnię preparatem na bazie alkoholu izopropylowego. Odczekaj, aż rozpuszczalnik całkowicie odparuje.

Krok 4: Przygotuj nową klawiaturę

Usuń papier zabezpieczający z taśmy 3M na nowej klawiaturze. Jeśli w zestawie jest maskownica – zamontuj ją na klawiaturze przed przyklejeniem.

Krok 5: Podłącz flex cable

Wepnij taśmę flex cable w złącze na płycie głównej, zwracając uwagę na kierunek (złote styki skierowane w dół lub zgodnie z oznaczeniem na złączu). Zamknij zatrzask.

Krok 6: Przyklej klawiaturę

Wyrównaj klawiaturę względem krawędzi obudowy panelu. Przyłóż i dociśnij równomiernie na całej powierzchni – szczególnie na brzegach i wokół klawiszy. Użyj wałka lub dociskaj palcami przez 10–15 sekund w każdym punkcie.

Krok 7: Wykonaj test funkcjonalny

Podłącz zasilanie. Uruchom panel. Przetestuj każdy klawisz – sprawdź reakcję, brak podwójnych naciśnięć i prawidłowe działanie klawiszy funkcyjnych.

Najczęstsze błędy przy wymianie

Błąd	Konsekwencja
Niewyłączenie zasilania przed demontażem	Zwarcie na płycie głównej panelu
Złe wyrównanie klawiatury	Klawisze nie trafiają w kopułki – brak reakcji
Użycie agresywnego kleju (np. cyjanoakrylowego)	Uszkodzenie plastikowej obudowy panelu
Niedokładne dociśnięcie brzegów	Utrata szczelności IP – wilgoć dostaje się do środka
Nieprawidłowe wpięcie flex cable	Brak komunikacji z płytą główną – panel nie uruchamia klawiatury

Wskazówka: Jeśli w zestawie z LOBOT znajduje się taśma 3M, użyj właśnie jej. To przemysłowa taśma montażowa o kontrolowanej grubości i wysokiej adhezji, zaprojektowana do tego właśnie zastosowania. Własny klej, nawet wysokiej jakości, może mieć inną lepkość i grubość, co wpłynie na siłę docisku kopułek do warstwy obwodów.

Podsumowanie i co zrobić dalej

Awaria klawiatury membranowej w panelu Siemens KTP nie musi oznaczać kosztownego przestoju ani wymiany całego urządzenia. Właściwie dobrany zamiennik – zweryfikowany przez numer MLFB – przywraca pełną funkcjonalność panelu w kilka minut, a koszt części to ułamek ceny oryginału.

Co zrobić, gdy klawiatura w Twoim panelu zaczyna zawodzić?

1. Sprawdź numer MLFB – znajdź go na tabliczce znamionowej z tyłu panelu.
2. Zidentyfikuj model – KTP400, KTP700, KTP900, KTP1200, wersja Basic lub Comfort.
3. Wybierz zamiennik – porównaj ofertę LOBOT z ceną oryginału Siemens.
4. Złóż zamówienie – dostawa w 24–48 h, darmowa wysyłka od 40 zł.
5. Wymień klawiaturę – postępuj zgodnie z checklistą powyżej.

Nie ryzykuj kosztownego przestoju – sprawdź dostępność klawiatury membranowej do swojego panelu Siemens KTP już dziś.
